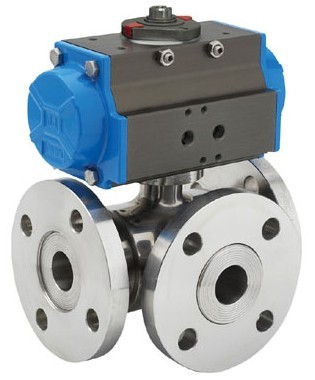

 l型三通球閥結構形式有L型和T型，驅動方式有氣動，手動，電動三種，主要型號有：q644f,q645f,q45f,q44f等。三通球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯有L型和T型，可以滿足不同的生產工藝要求。三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流。 電動O型球閥用于工業控制系統中，它由電子式電動執行機構和三通球閥組成，電動執行機構是三通球閥的驅動裝置，當工作電源通電時， 電動執行機構從0～900回轉，使三通球閥由關（開）的位置到開（關）的位置，達到對管道內介質實現流通（切斷）滿足不同的工藝要求（詳見圖）。電動三通球閥有兩種型式，閥芯有L型和T型，可實現兩種不同的控制要求。（如圖）
l型三通球閥結構

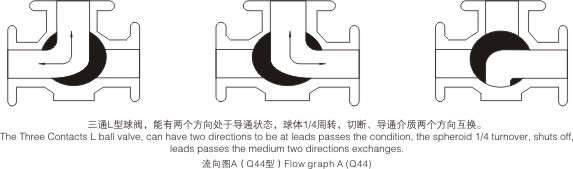

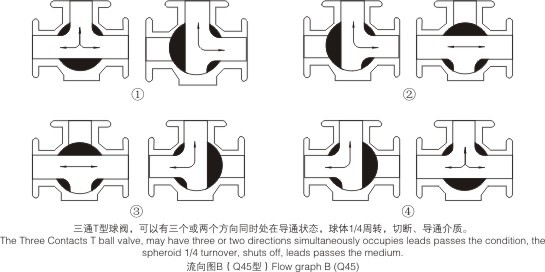

一般采用兩閥座結構，如流向圖A所示兩種工況，選用兩閥座L型結構（即Q44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即Q45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。
l型三通球閥試驗

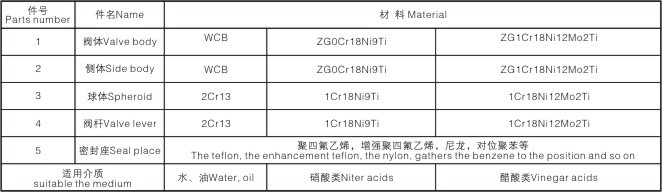

l型三通球閥主要零部件及材料

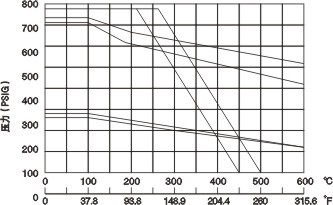

l型三通球閥壓力、溫度曲線

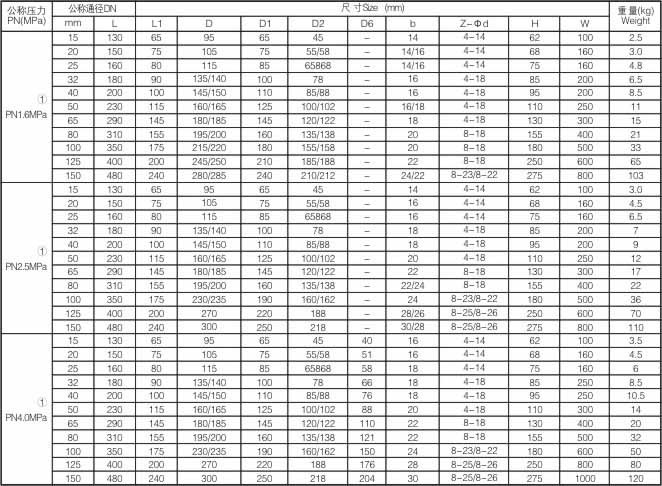

l型三通球閥外形及連接尺寸
訂貨須知：一、①l型三通球閥產品名稱與型號②l型三通球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定l型三通球閥型號，請按l型三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站.如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
