 D341H、D341W 型 PN0.5~PN10手動通風蝶閥是一種非密閉型蝶閥,在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。作為氣體介質調節流量或切斷裝置。
手動通風蝶閥特點
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

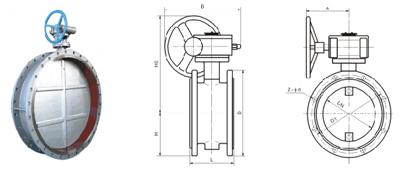

手動通風蝶閥結構圖片
手動通風蝶閥主要外形和連接尺寸
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D1
|
D
|
Z-d
|
H
|
H0
|
A
|
B
|
|
50
|
108
|
110
|
140
|
4-14
|
70
|
215
|
270
|
65
|
|
65
|
112
|
130
|
160
|
4-14
|
80
|
235
|
270
|
65
|
|
80
|
124
|
150
|
190
|
4-18
|
95
|
263
|
270
|
65
|
|
100
|
127
|
170
|
210
|
4-18
|
105
|
283
|
270
|
65
|
|
125
|
140
|
200
|
240
|
8-18
|
120
|
313
|
310
|
65
|
|
150
|
140
|
225
|
265
|
8-18
|
132.5
|
338
|
310
|
65
|
|
200
|
152
|
280
|
320
|
8-18
|
160
|
493
|
365
|
90
|
|
250
|
165
|
335
|
375
|
12-18
|
187.5
|
550
|
365
|
90
|
|
300
|
178
|
395
|
440
|
12-22
|
220
|
615
|
365
|
90
|
|
350
|
190
|
445
|
490
|
12-22
|
245
|
678
|
365
|
90
|
|
400
|
216
|
495
|
540
|
16-22
|
270
|
727
|
365
|
90
|
|
450
|
222
|
550
|
595
|
16-22
|
297.5
|
782
|
365
|
90
|
手動通風蝶閥的安裝
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
|
